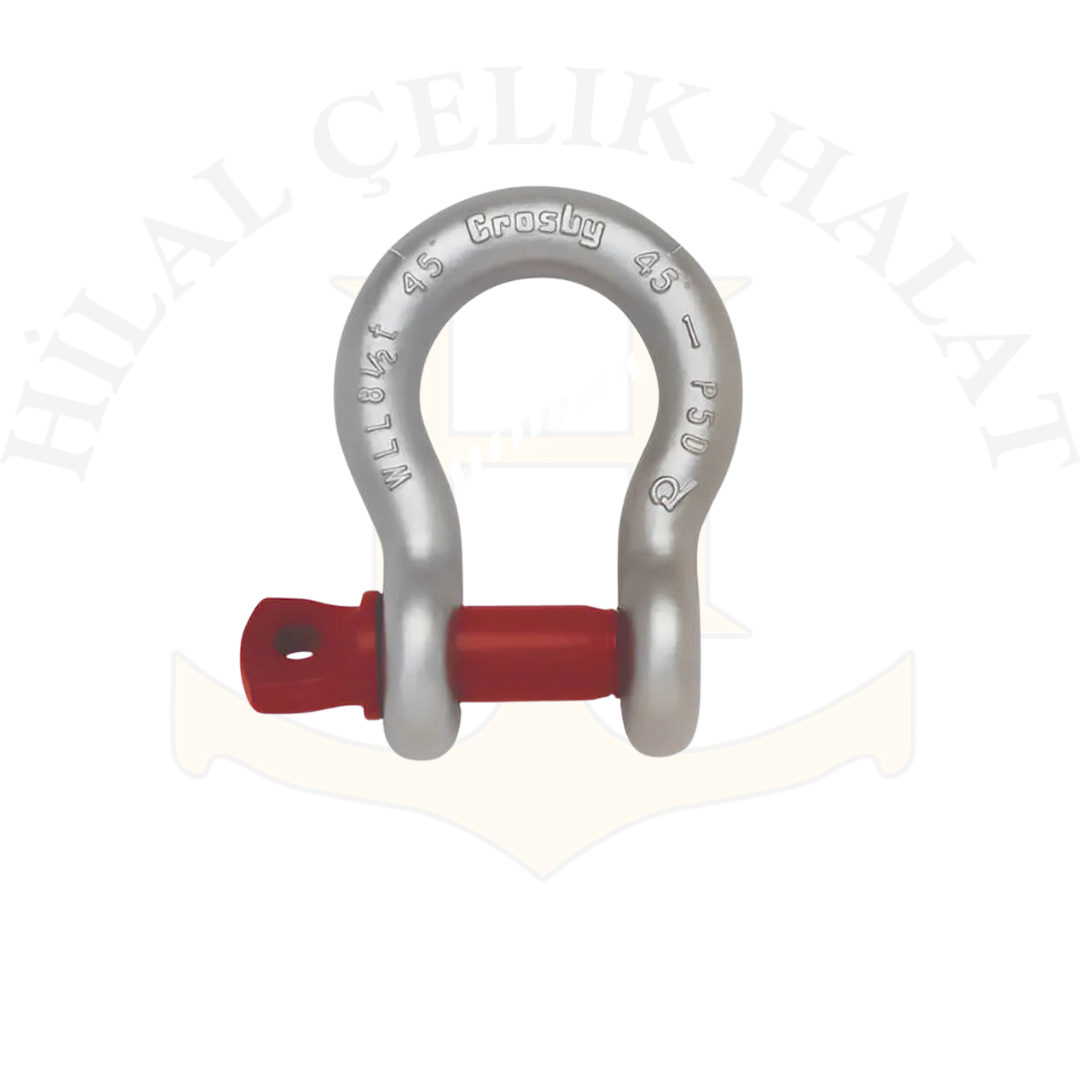

G-209 OMEGA KİLİT

G-209 tipindeki Omega şekilli askı kilitleri, korozyona dayanıklı, sağlam bir kaplamaya sahip yüksek kaliteli karbon çeliğinden yapılmıştır. Çeşitli donanım elemanlarını birbirine bağlamak için kullanılırlar.

Nom. Ölçü (Inch)	Anma Yükü (ton)	Ölçüler							Ağırlık (Kg/ad)		Deney Yükü (ton)
		d	D	e	E	K	S	W	Ağırlık (Kg/ad)
		d	D	e	E	K	S	W	Vidalı	Somunlu
5 / 8	3,25	16	19	38	39	20,9	57	27	0,71	0,8	6,5
3 / 4	4,75	19,5	22	44	48	24,2	65	31,5	1,14	1,29	9,5
7 / 8	6,5	22,4	25	50	55	27,5	76	36,5	1,72	1,81	13
1	8,5	26	28	56	64	30,8	88	43	2,45	2,74	9
1-1 / 8	9,5	30	32	64	70	35,2	101	46,5	3,49	3,88	19
1-1 / 4	12	33	35	70	78	38,5	108	51,5	4,81	5,34	24
1-3 / 8	13,5	37	38	76	85	41,8	126	57	6,28	6,78	27
1-1 / 2	17	41	42	84	94	46,2	139	60	8,31	9,12	34
1-3 / 4	25	48	51	100	119	56,1	168	74	15,2	16,33	50
2	35	54	60	122	146	66	202	83	21,47	22,52	70
2-1 / 2	55	70	80	150	185	88	267	105	44,8	45,9	110
3	85	80	90	170	200	99	330	130	77,5	78	170
3-1 / 2	120	95	110	210	230	121	360	140	131,3	132	240
4	150	108	125	240	260	137	380	150	157,8	160	300
