Zincir Gerdirme Mekanizmaları, Yüksek mukavemetli sağlam malzemelerden imal edilen, çeşitli modelleri bulunan gerdirme ekipmanlarıdır. Özellikle ağır yüklerin zincir ile bağlanması ve bir noktaya sabitlenmesi işlemlerinde kullanılırlar.
| Ölçü | Çalışma Yükü (Ibs) |
Deneme Yükü (Ibs) |
Min. Kopma Yükü (Ibs) |

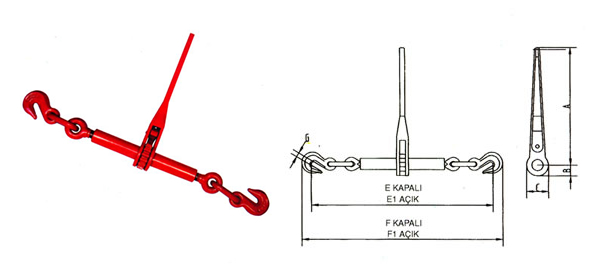

Birim Ağırlık | Kol Uzunluğu | A (inch) |
B (inch) |
C (inch) |
E (inch) |
E1 (inch) |
F (inch) |
F1 (inch) |
G (inch) |
|
| (Inch) | (mm) | |||||||||||||
| 1/4-5/16 | 6-8 | 2200 | 4400 | 7800 | 3,52 | 7,16 | 7,16 | 0,89 | 1,77 | 16,22 | 21,26 | 17,79 | 22,83 | 0,35 |
| 5/16-3/8 | 8-10 | 5400 | 10800 | 19000 | 10,50 | 13,42 | 13,42 | 1,30 | 2,60 | 22,64 | 30,64 | 25,24 | 33,24 | 0,51 |
| 3/8-/2 | 10-12 | 9200 | 18400 | 33000 | 12,90 | 13,92 | 13,92 | 1,30 | 2,60 | 24,13 | 32,13 | 27,04 | 35,04 | 0,59 |
| 1/2-5/8 | 12-16 | 11000 | 22000 | 44000 | 14,38 | 13,92 | 13,92 | 1,30 | 2,60 | 26,45 | 34,45 | 30,07 | 38,07 | 0,74 |
